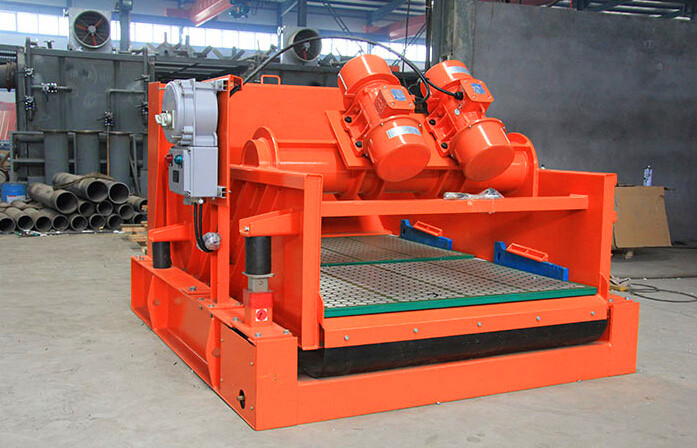

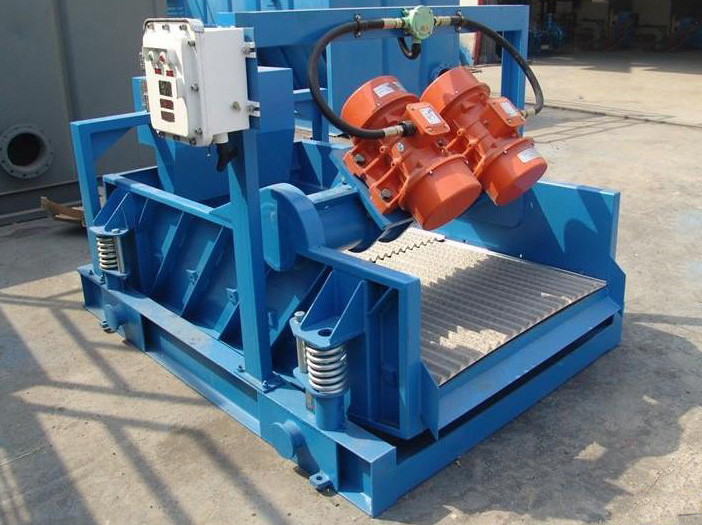

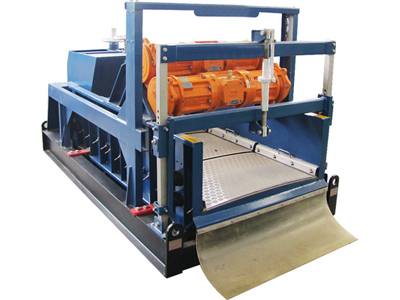

鉆井液振動篩是用于鉆井泥漿凈化系統一級固控設備，采用進口的激振電機，適合石油鉆井液凈化造成雙聯或三聯，同時鉆井液振動篩也可使用于泥漿清潔器的底流振動篩用。鉆井液振動篩具有振動強度高、篩分面積大、篩箱角度可調、結構緊湊、性能卓越。
一：鉆井液振動篩的結構
鉆井液振動篩主要由液壓升降裝置、振動電機、篩箱、防爆開關、底座、錄井罐、篩網等組成。
1、篩箱：篩箱使用軟（硬）勾邊篩網，橫向繃緊，采用螺栓拉緊這樣使繃緊安全可靠不易損壞篩網，此結構工作可靠，操作方便。
2、動力裝置：由兩臺激振電機和激振梁組成，安裝、維護方便。
二:鉆井液振動篩的用途及工作原理
1、鉆井液振動篩是鉆井泥漿固相控制系統中的一級固控設備，處理分離由泥漿從井簡中返出時所帶大量鉆屑以便泥漿進入二級分離設備。
2、鉆井液振動篩是根據篩面產生直線運動軌跡的振動理論設計而成的。兩臺電機中垂線與篩夾角成a角，這樣兩臺激振電機轉動方向相反，其相互運動所產生激振動力，在X方向相互抵銷，激振力為零。而在Y方向上兩臺電機的激振力互相疊加從而帶動整個上下篩箱沿Y軸方向的往復運動，同時使篩網面上的泥漿沿Y軸方向被拋上，然后自由落下時已向前移動，這樣不斷地被拋上落下使泥漿向前運動，泥漿液通過篩網漏入泥漿罐而泥漿中的大部分固體顆粒被篩出，從而起到了泥漿液凈化作用。
鉆井液振動篩 - 鉆井液振動篩的操作使用說明
1、先啟動振動篩---供液---清除網上固相---停車前停止供液---沖洗干凈網面---停車；
2、拆下斜塊，篩網可快速更換，再拆下銷子，可快速調整篩框角度；
3、振幅的調節：先打開機罩，專用六角扳手松開偏心塊固定螺栓，將電機兩端偏心塊同角度調整，一般60%~80%為宜，然后固定螺栓。
鉆井液振動篩 - 鉆井液振動篩的維護保養
1、吊運和安裝過程中嚴禁碰撞篩網；
2、經常性檢查振動電機座緊固件是否松動，如有松動應擰緊；
3、振動電機應保證；良好的潤滑，每運行500小時左右補充或更換一次潤滑脂，潤滑脂為二硫化鉬的鋰基潤滑脂，用油槍從兩端護照內有嘴補給；
4、不得隨意拆卸電機電纜線；
5、經常性檢查篩網，發現損壞或松動，應立即更換或繃緊。
